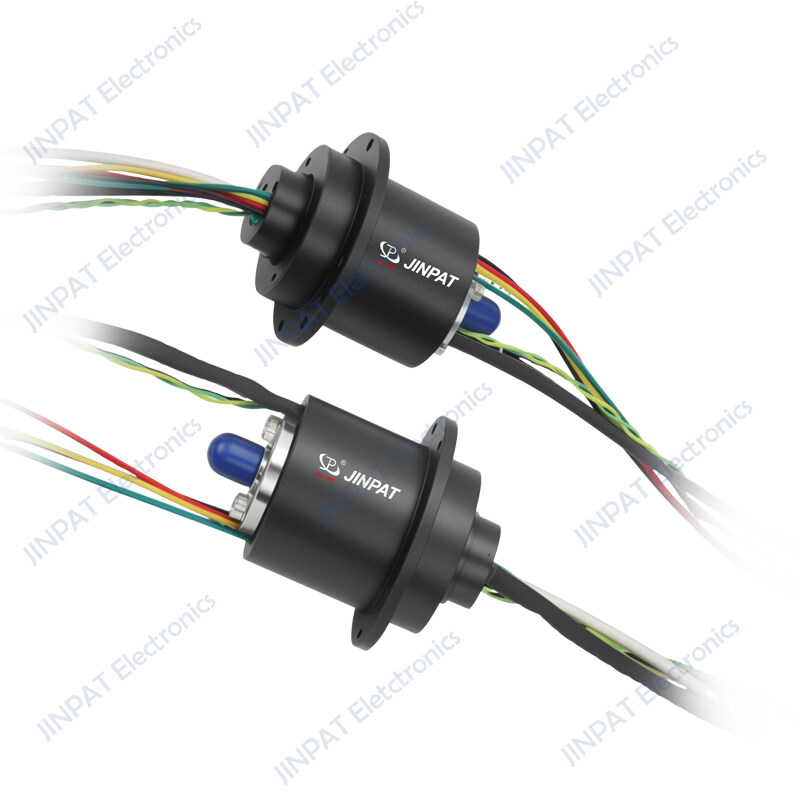

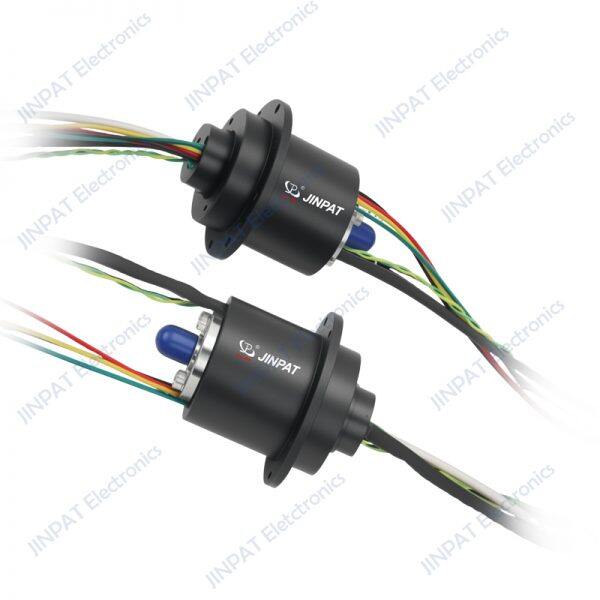

RFロータリージョイント一体型スリップリング

JINPATのRF-電気統合スリップリングは、高周波回転伝送をシームレスに組み合わせます
コンパクトで高性能な設計に電源と信号チャンネルを搭載。サポート周波数
最大67GHzの周波数と、イーサネットやCANバスを含む幅広いデジタル信号に対応
これらのハイブリッドスリップリングは、RF、データ、
単一の回転インターフェースを介して電力を伝達します。
信号安定性を重視して設計されたこの設計は、低挿入損失（<0.4dB@18GHz）を特徴としています。
優れたVSWR（<1.5@18GHz）と多層電磁シールド、
要求の厳しい環境でも干渉を最小限に抑え、高い信号整合性を保証します。
貴金属接点と頑丈な構造により、これらのユニットは厳しい温度テストに合格しています。
耐久性試験にも耐えられるため、航空宇宙、防衛、レーダーシステムなどに最適です。
およびハイエンドの産業機器。
JINPATは、SMA、N型、BNCを含む12種類以上のコネクタを提供し、
特定のアプリケーションニーズを満たすカスタム構成。UAV、ロボットシステムなど、
またはテスト プラットフォームの場合、JINPAT は、お客様の技術要件に合わせてカスタマイズされた高速で柔軟な統合を実現します。

特長：

◎ 全周波数互換性：DC～67GHzのRFおよび高出力伝送をサポート、
イーサネット、CAN バスなどをすべて 1 つの回転軸に統合します。
◎ 超低信号損失: 多重シールドキャビティとRF最適化設計により、
VSWR <1.5、挿入損失 <0.4dB @18GHz。
◎ 強化された耐干渉性: 独立したRFおよび電気チャネルとEMIシールドにより、安定した
干渉のない伝送。
◎ 軍事環境に耐える堅牢性：貴金属接点、-55°C～+125°Cでテスト済み
温度サイクルと1000万回以上の回転。
◎ コンパクトで軽量: 独自の同軸ネスト設計はドローン、ロボット、
およびその他のスペースが制限されるアプリケーション。
◎ 迅速なカスタマイズ: 12種類以上のコネクタタイプ(SMA、N、BNCなど)をサポートし、
1対1の統合ソリューション。
